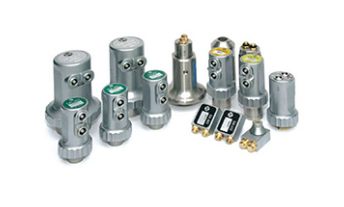

超聲波探頭的類型很多，性能各異，那么我們?cè)趺慈ミx用合適的探頭進行超聲波探傷呢？
主要根據超聲波探傷對象的形狀、對超聲波的衰減和技術要求來合理選用探頭，這是保證探傷結果正確可靠的基礎。對超聲波探頭的選擇類別從探頭型式、探頭頻率、探頭晶片尺寸和橫波斜探頭K值選擇這幾個角度來看。
探頭型式的選擇：一般根據工件的形狀和可能出現缺陷的部位、方向等條件來選擇探頭的形型，盡量使超聲波聲束軸線與缺陷垂直。 直探頭只能發射和接收縱波,波束軸線垂直于探傷面,主要用于探測與探測面平行的的缺陷,如鍛件、鋼板中的夾層、折疊等缺陷。
斜探頭是通過波型轉換來實現橫波探傷的。主要用于探測與探測面垂直或成一定角度的缺陷,如焊縫中的未焊透、夾渣、未熔合、氣孔等情況的缺陷。 表面波探頭用于探測工件表面缺陷,雙晶探頭用于探測工件近表面缺陷,聚焦探頭多用于水浸探測管材或板材。
